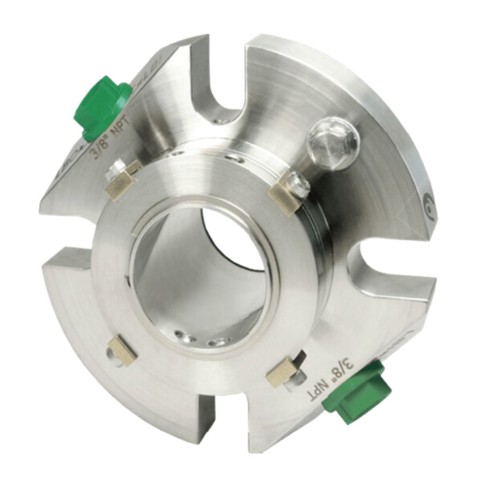

Patrontätning LDC40 Dubbel

Användningsområde:

Dubbelpatron för tätning och förhindrande av vätske- eller gasläckage. Dubbelverkande patronpackningar används i mer krävande applikationer där enkla patroner inte är tillräckliga.

Observera att produkten kan levereras i fler dimensioner och material än de som anges i listan. Kontakta oss gärna för mer information.

Konstruktion:

Flerfjädrande
Balanserad
Med 4 monteringshål
Oberoende av rotationsriktning

Ladda ner datablad

Tekniska specifikationer

Kvalitet:

Fläns i rostfritt stål AISI 316
Bussning i Hastelloy

Operativa gränser:

d₁= diameter, p = pressure, v = velocity, t = temperature

d₁ = 25 ÷ 100 mm
p = 25 kg/cm²
v = 16 m/s
t = -15 ÷ +200°C

Komponenter:

1p. Roterande kontaktyta produktsida
2p. Stationär kontaktyta produktsida
1a. Stationär kontaktyta atmosfärisk sida
2a. Roterande kontaktyta atmosfärisk sida
3. O-ringar
4. Fjädrar
5. Ställskruvar
6. Bussning
7. Fläns
8. Inställningsklämmor
9. Platt packning
10. Fästring

Varunummer	Längd L1 mm.	Längd L3 mm.	Radie tum	Axeldiam. mm	Diam. mm. D3	Diam. mm. D4	Diam. mm. D5	Diam. mm. D6	Bultdelar diam. mm. LK	Stationär del produktsida	Roterande del produktsida	Stationär del material	Roterande del material	Gummi kvalitet	Basenhet
034540203075V	53,4	33,1	1/4" NPT	30,0	105,0	49,0 - 56,0	48,0	67,0	13,2	Sic	Sic	Sic	Kul	Viton	STK
034540206075V	53,4	33,1	3/8" NPT	60,0	157,0	79,0 - 91,0	78,0	102,0	18,0	Sic	Sic	Sic	Kul	Viton	STK
034540207075V	53,4	33,1	3/8" NPT	70,0	178,0	95,0 - 108,0	93,0	118,0	18,0	Sic	Sic	Sic	Kul	Viton	STK
