03.55.01b-patrontaetning-LSC40-F.png zoom-icon

Patrontätning LSC40-F

Användningsområde:

Enkelpatron för tätning av roterande axlar och förhindrande av vätske- eller gasläckage.

Observera att produkten kan levereras i fler dimensioner och material än de som anges i listan. Kontakta oss gärna för mer information.

Konstruktion:

  • Flerfjädrande
  • Balanserad
  • Med 4 monteringshål
  • Oberoende av rotationsriktning
  • Med spolanslutningar för spolning, rengöring och kylning mellan tätningens gnidningsytor
Ladda ner datablad

Tekniska specifikationer

Kvalitet:

  • Fläns i rostfritt stål AISI 316
  • Bussning i Hastelloy

Operativa gränser:

d1 = diameter, p = pressure, v = velocity, t = temperature

  • d1 = 25 ÷ 100 mm
  • p = 25 kg/cm2
  • v = 16 m/s
  • t = -15 ÷ +200°C

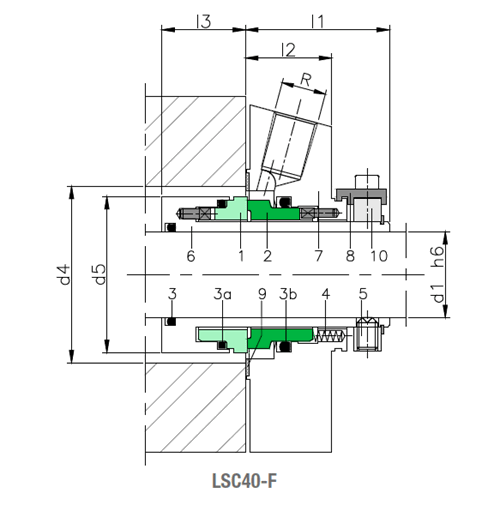

Komponenter:

  1. Roterande del
  2. Stationär del
  3. O-ringar
  4. Fjädrar
  5. Ställskruvar
  6. Bussning
  7. Fläns
  8. Justeringsclips
  9. Platt packning
  10. Fästring

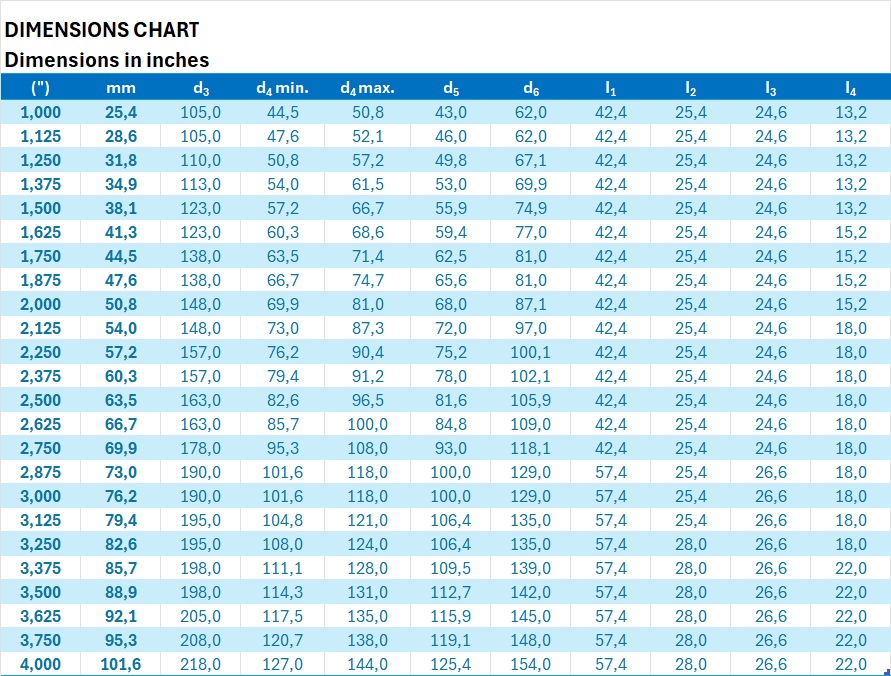

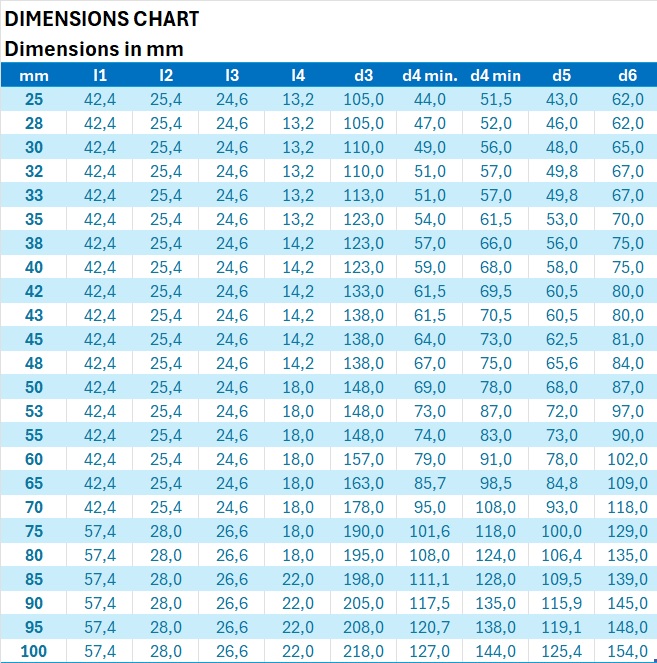

Varunummer Längd L1
mm. 		Längd L3
mm. 		Radie
tum 		Axeldiam.
mm 		Diam. mm.
D3 		Diam. mm.
D4 		Diam. mm.
D5 		Diam. mm.
D6 		Bultdelar
diam. mm. LK 		Stationär del
material 		Roterande del
material 		Gummi
kvalitet 		Basenhet
03454010305V
42,4
24,6
1/4" NPT
30,0
110,0
49,0 - 56,0
48,0
65,0
13,2
Sic
Kul
Viton
STK
03454010307V
42,4
24,6
1/4" NPT
30,0
110
49,0 - 56,0
48,0
65,0
13,2
Sic
Sic
Viton
STK
03454010605V
42,4
24,6
3/8" NPT
60,0
157,0
79,0 - 91,0
78,0
102,0
18,0
Sic
Kul
Viton
STK
03454010607V
42,4
24,6
3/8" NTP
60,0
157,0
79,0 - 91,0
78,0
102,0
18,0
Sic
Sic
Viton
STK
03454010705V
42,4
24,6
3/8" NPT
70,0
178,0
95,0 - 108,0
93,0
118,0
18,0
Sic
Kul
Viton
STK
03454010707V
42,4
24,6
3/8" NPT
70,0
178,0
95,0 - 108,0
93,0
118,0
18,0
Sic
Sic
Viton
STK
