Miniguide: Snabbkopplingarnas värld – Camlock vs. Storz

Inom processindustrin kallas de ofta för snabbkopplingar. Både Camlock och Storz är klassiska industristandarder, och du känner kanske till dem som de självklara valen när det ska gå snabbt. Gemensamt för dem båda är att de tjänar exakt samma syfte: att skapa en tät och pålitlig anslutning mellan två komponenter på några sekunder utan användning av verktyg.

Men för dig som ansvarar för underhåll eller inköp kan det vara svårt att avgöra när du ska välja den ena lösningen framför den andra.

Bakom de gemensamma nämnarna döljer sig tekniska skillnader som kan ha stor betydelse för er driftseffektivitet. Valet mellan kopplingstyperna handlar nämligen inte bara om smak och tycke, utan om att säkerställa att era komponenter stödjer en förutsägbar drift utan oförutsedda stopp.

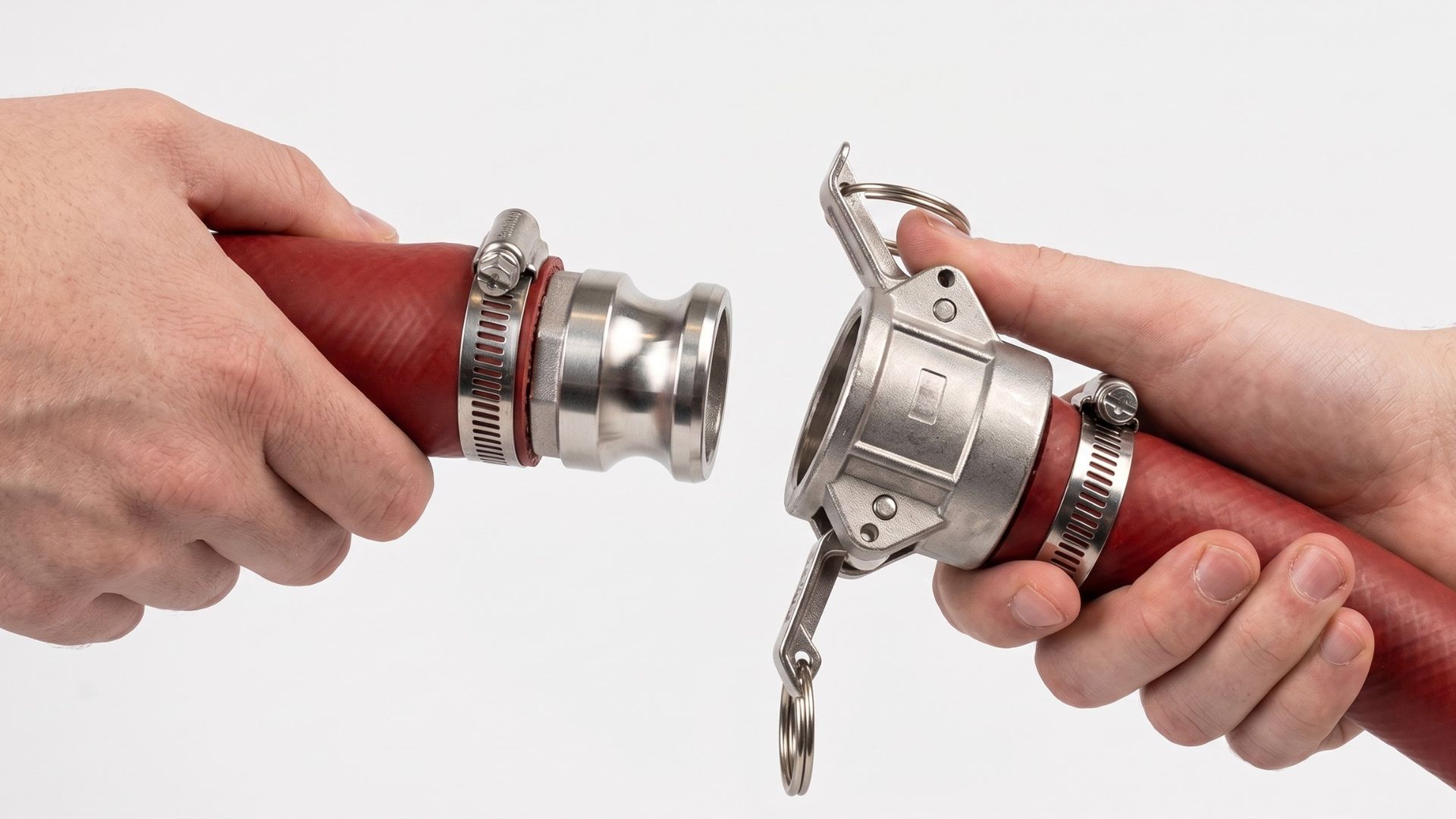

Camlock-kopplingen är en globalt erkänd lösning som kombinerar mekanisk tillförlitlighet med intuitiv hantering, vilket optimerar vardagen inom livsmedelsproduktion. Systemet bygger på en asymmetrisk han/hon-konfiguration. När de två delarna sätts ihop låses de genom att man trycker ner två armar på honkopplingen. Detta pressar packningen mot adapterns yta och skapar en omedelbar, tät anslutning utan användning av verktyg.

Inom livsmedelsindustrin, där snabb hantering är nödvändig, gör lösningen en märkbar skillnad vid frekventa batchbyten och produktionsomställningar. Eftersom slangarna kan kopplas till och från manuellt får du en smidig process där tiden mellan produktionerna minskas och risken för mänskliga fel minimeras. Den asymmetriska designen ger dig dessutom möjlighet att skapa ”enkelriktade system” som fungerar som en extra kontroll mot felmontering av kritiska slangar.

För att ytterligare skydda er produktion mot oavsiktliga öppningar – till följd av vibrationer eller tryckstötar – erbjuder vi även ”säkerhetslås” i våra lösningar. De fungerar som en mekanisk säkring och ett extra säkerhetslager som skapar trygghet i driften och skyddar både era medarbetare och slutprodukten.

Du bör välja Camlock om:

• Du utför frekventa, manuella batchbyten som kräver tydlig bekräftelse på korrekt låsning.
• Utrymmet runt din utrustning är trångt och du behöver en komponent med kompakt profil.
• Du arbetar med aggressiva medier eller CIP-retur i driftsmiljöer.
• Det finns ett behov av ett brett utbud av adaptertyper. Vi erbjuder allt från Camlock-kopplingshus till slanganslutningar i både rostfritt stål och polypropen.

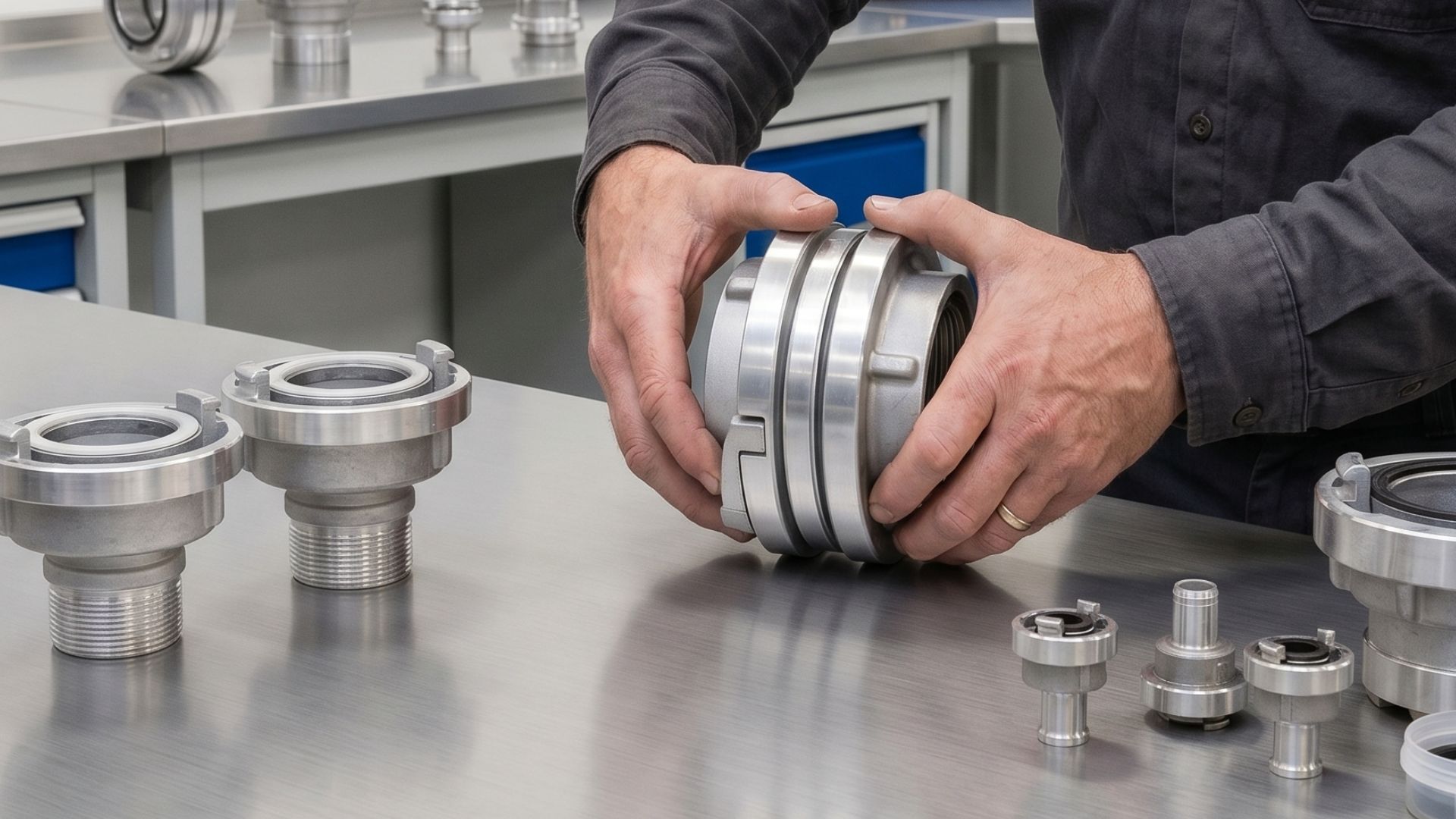

Där Camlock bygger på skillnaden mellan han och hon, kännetecknas Storz-kopplingen av att vara symmetrisk och könsneutral. Det innebär att båda kopplingshalvorna är identiska, så att det inte uppstår förvirring kring slangändarna. Du behöver bara föra samman två Storz-kopplingar och vrida dem cirka 90°C mot varandra tills de låser i bajonettfattningen.

Den ”könlösa” designen gör Storz-kopplingen särskilt lämplig i logistikintensiva miljöer. När en tankbil anländer och flytande ingredienser eller pulver ska hanteras i stora volymer bidrar den snabba anslutningen till att minska tidsspill och risken för fel. Den symmetriska låsningen fördelar trycket jämnt över klorna. Det gör kopplingen robust mot de belastningar den utsätts för i era mottagningsområden och utomhusinstallationer.

Storz-kopplingens största styrka är dess förmåga att hantera stora mängder medium och höga temperaturer utan att skapa onödigt motstånd. Du ser den därför ofta i CIP-anläggningar och för bulktransport av mjöl, spannmål eller vätskor i stora volymer. Storz-kopplingen kräver dessutom mindre underhåll, eftersom den saknar armar som kan gå sönder.

Du bör välja Storz om:

• Du hanterar stora volymer av flytande råvaror eller torrvaror (bulk) – ofta i större dimensioner.
• Du vill eliminera felkopplingar av slangändar i logistik- och mottagningszoner.
• Du behöver en koppling som är standard hos många externa transportörer och tankbilar, t.ex. fasta och vridbara kopplingar.
• Driftsmiljön är tuff (utomhus, dammig, mekaniskt påfrestande) och kräver utrustning med extrem fysisk hållbarhet.

Camlock- och Storz-kopplingar löser i grunden samma uppgift, men på varsitt sätt. För att göra valet enklare för dig har vi sammanställt de viktigaste skillnaderna i en tabell, så att du enkelt kan jämföra kopplingarna.

Även den bästa kopplingen går sönder om den väljs utifrån magkänsla eller inte underhålls korrekt. Baserat på våra 40 års erfarenhet inom processindustrin har vi sett tre återkommande fel som kan kosta dyrt i produktionen:

1. Fel i käftavståndet: Den största fallgropen med Storz är käftavståndet. Det är en utbredd missuppfattning att alla Storz-kopplingar är kompatibla. Om man försöker tvinga ihop två olika storlekar uppstår antingen kritiska läckor eller en koppling som låser sig så hårt att den måste skäras loss.
2. Förbisedd slitage på armar och stift: En Camlock-koppling är endast säker så länge armarna utövar rätt tryck. Vi ser ofta att armarna blir slappa med tiden på grund av slitna stift. Om armen faller på plats för lätt är anslutningen inte tillräckligt tät, vilket kan leda till mikroläckage och hygieniska risker.
3. Packningsfel vid temperaturchock: En koppling som är tät vid rumstemperatur kan svikta under en CIP-rengöring vid 85 °C. Packningsmaterialet (t.ex. EPDM, FPM eller PTFE) måste väljas utifrån både ditt medium och dina rengöringsprocedurer för att undvika kemisk nedbrytning och förlust av elasticitet.

Valet mellan Camlock- och Storz-koblingar handlar i slutändan om att förstå din process. Behöver du den asymmetriska precisionen och de många konfigurationsmöjligheterna vid frekventa byten? Eller är den symmetriska enkelheten vid stora flöden viktigast?

Vi har stor kunskap om båda lösningarna och lagerför ett brett urval av dimensioner och material. Vårt tekniska team är klart för att ge dig råd om du skulle tveka. Kontakta oss via forfragan@alfotech.se eller +46 (0) 406 450 071 för att diskutera er process.

Camlock är ett asymmetriskt han/hon-system med låsarmar för manuell kontroll i interna processer. STORZ är symmetriskt (könsneutralt), vilket eliminerar risken för felkoppling av slangändar och optimerar logistiken vid t.ex. tankbilsutmatning.

Den symmetriska konstruktionen eliminerar tidsspill, eftersom operatören aldrig riskerar att stå med två slangändar som inte kan kopplas ihop. Det gör logistiken felfri och blixtsnabb, vilket är en avgörande fördel vid varumottagning och i hektiska logistikzoner.

Camlock-kopplingar manövreras genom att vinkla låsarmen in mot kopplingen, vilket främst kräver fritt utrymme runt armarna i vertikal/radial riktning. Storz-kopplingar måste däremot vridas cirka 90 grader för att låsas, och den rotationsrörelsen kan vara svår i tätt packade maskininstallationer eller trånga rörledningar.

Ja, om packningen är anpassad för uppgiften. Vid temperaturer runt 85 °C fallerar standardpackningar ofta, varför högmotståndskraftiga material som EPDM, FPM eller PTFE krävs för att motstå både värmepåverkan och aggressiva rengöringskemikalier.
