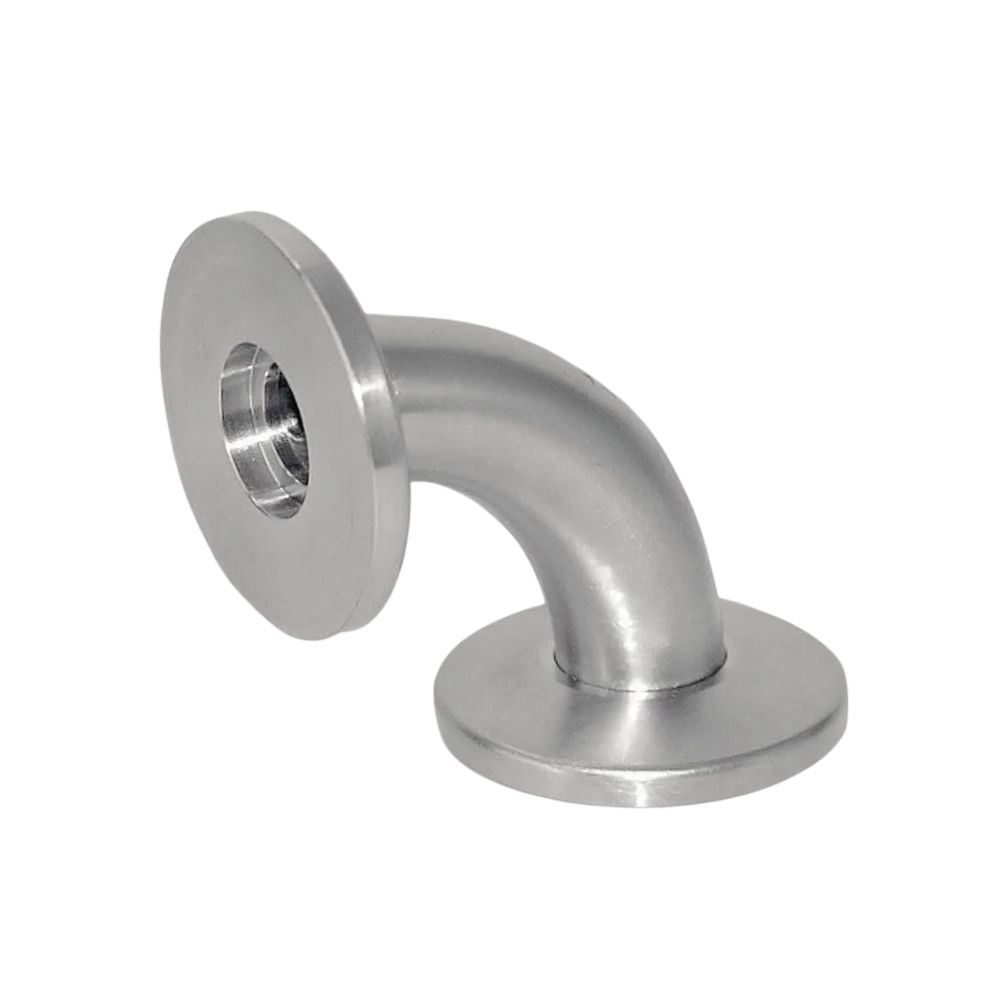

Vakuumrörböj, 90°, KF

Användning:

Vakuumrörböj enligt KF-standarden (Klein Flange), som används för att ändra rörledningens riktning med 90° i ett vakuumsystem. Rörböjen möjliggör en kompakt och precis vinkeländring mellan systemets övriga komponenter, såsom rör, ventiler, vakuumkammare och pumpar. Eftersom kopplingen monteras och demonteras helt utan verktyg är den idealisk för flexibla vakuumsystem med frekvent underhåll eller löpande ändringar i konstruktionen.

Konstruktion:

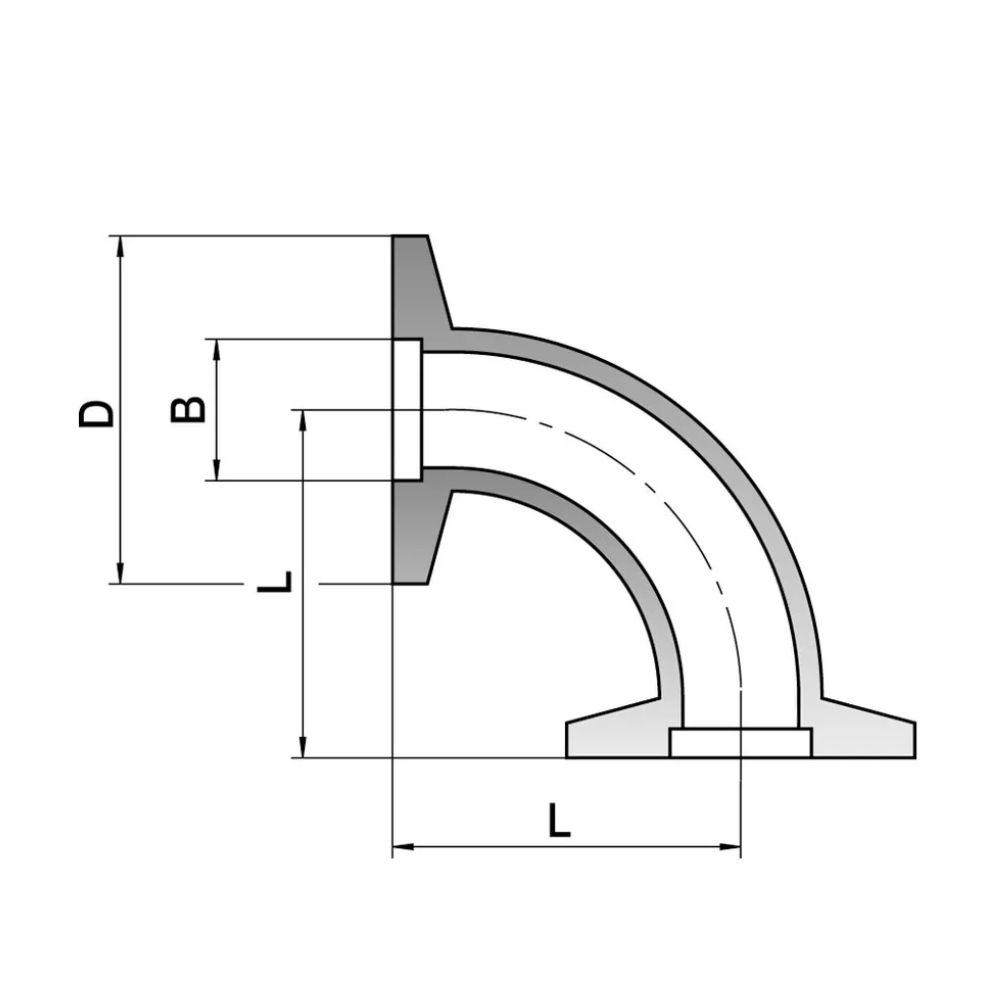

Rörböjen är utformad med en slät invändig radie för att säkerställa optimal genomströmning och minimalt motstånd i vakuumsystemet. Den monteras i båda ändarna med hjälp av standardcentreringsringar med inbyggda packningar, som fixeras med utvändiga KF-klämmor. Konstruktionen säkerställer en snabb och pålitlig tätning som är lämplig för både lågt, medel- och högt vakuum.

• Uppfyller standarderna DIN 28403 och ISO 2861.
• Anslutningar levereras från DN10 till DN50.
• Vakuumtrycket beror på det valda O-ringmaterialet.

Kvalitet:

Tillverkad i rostfritt stål AISI 316L. Materialet och den exakta utformningen garanterar optimal korrosionsbeständighet och full kompatibilitet med andra standardiserade KF-komponenter i enlighet med gällande DIN/ISO-standarder.

Vakuum/undertryck:
