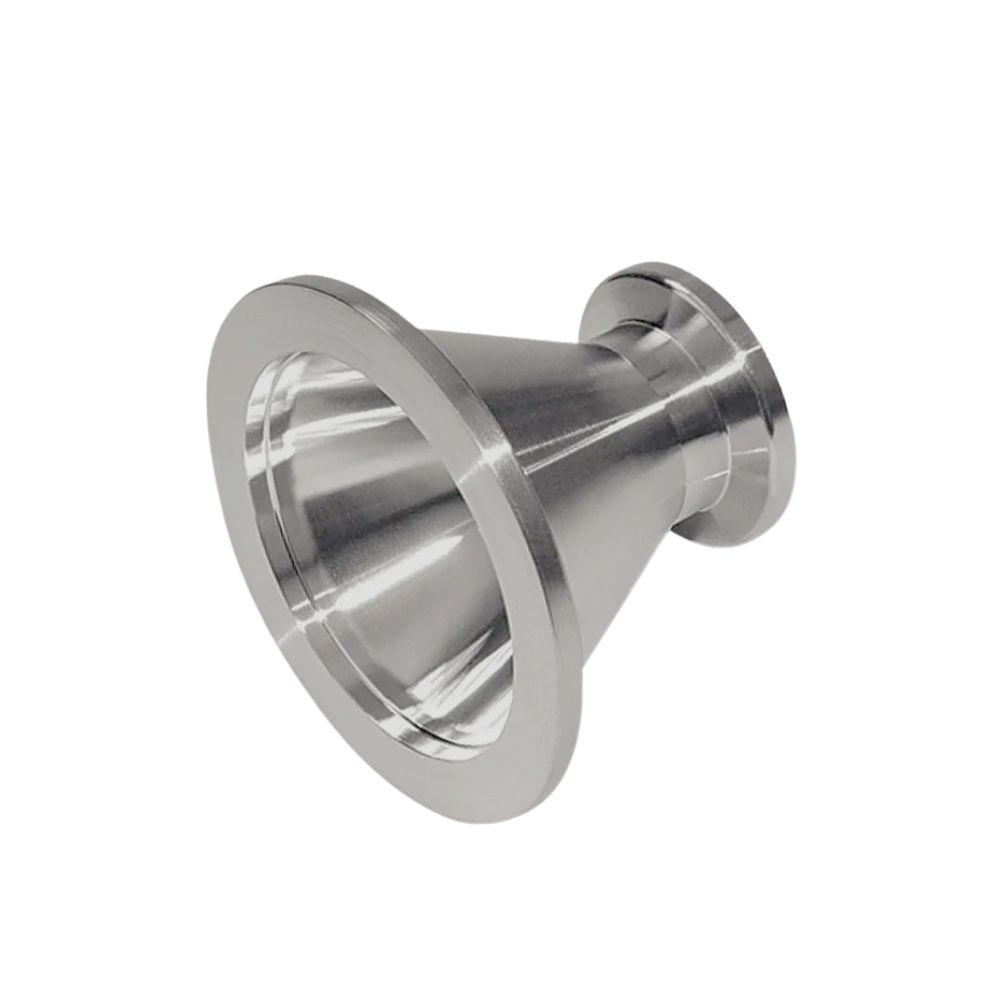

Vakuumfläns, koncentrisk reduktion, KF

Användning:

Vakuumfläns enligt KF-standarden (Klein Flange) med inbyggd, koncentrisk reduktion, som gör det möjligt att ansluta två olika rördimensioner direkt i en och samma komponent. Flänsen säkerställer en jämn och centrerad övergång i vakuumsystemet mellan komponenter (såsom rör, ventiler och pumpar) med olika anslutningsstorlekar. Eftersom kopplingen monteras och demonteras helt utan verktyg är den idealisk för flexibla vakuumsystem med frekvent underhåll eller löpande förändringar i uppbyggnaden.

Konstruktion:

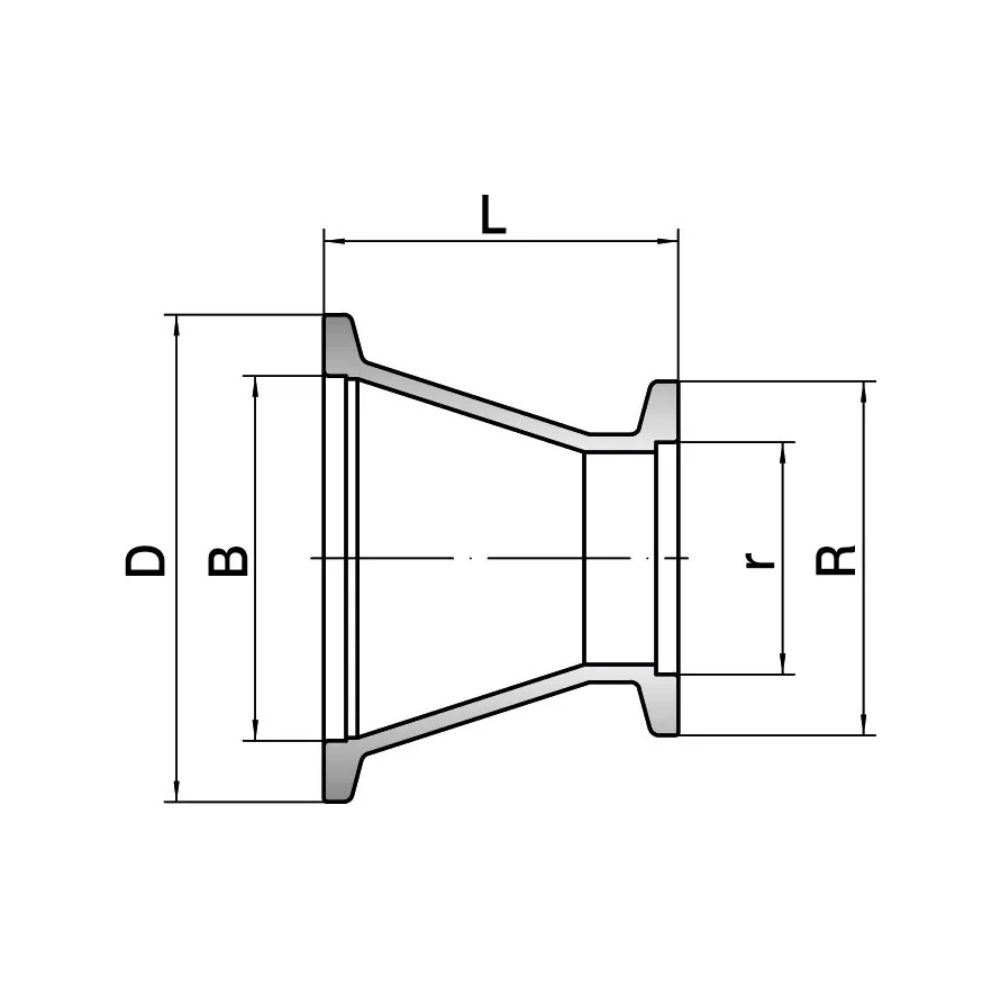

Vakuumflänsen är utformad som en helgjuten, integrerad minskning med en konisk form som minimerar flödesmotstånd och turbulens i övergången. Den monteras i båda ändarna med hjälp av standardcentreringsringar med inbyggda packningar, som fixeras med utvändiga KF-klämmor. Konstruktionen säkerställer en snabb och pålitlig tätning som är lämplig för både lågt, medelhögt och högt vakuum.

• Uppfyller standarderna DIN 28403 och ISO 2861.
• Anslutningar levereras i dimensioner från DN25/10 till DN50/40.
• Vakuumtrycket beror på det valda O-ringmaterialet.

Kvalitet:

Tillverkad i rostfritt stål AISI 316L. Materialet och den precisa utformningen garanterar optimal korrosionsbeständighet och full kompatibilitet med andra standardiserade KF-komponenter i enlighet med gällande DIN/ISO-standarder.

Vakuum/undertryck:

10^-7 mbar.
