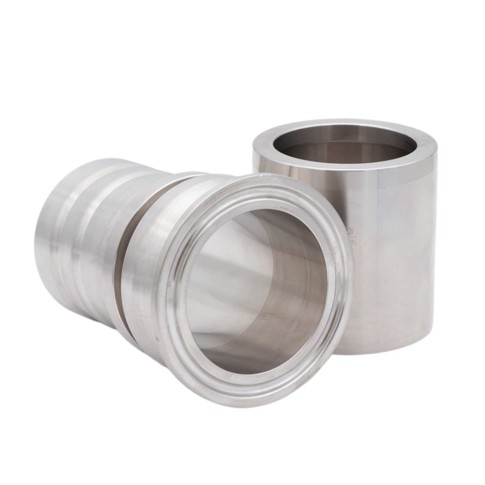

ISO Clamp-krage

Användning:

Lämpad för kemiarbeten samt medier med krav på hög temperatur. Kan även användas på påfyllningsanordningar.

Konstruktion:

Kopplingen består av en stuts och en muff som pressas samman under högt tryck och därvid skapar en stark och mycket glatt övergång mellan slang och koppling. Specialutförande möjligt.



Tekniska specifikationer

Kvalitet:

Stutsen är framställd i rostfritt stål AISI 316 och muffen är framställd i rostfritt stål AISI 304.

Varunummer Nominell dim.
mm.
Anslutning
Clamp-krage
Ø ID slang
mm.
Ø OD slang
mm.
Längd L
mm.
Basenhet
0468241325TS
13,0
25,0
13,0
25,0
47
STK
0468242031TS
20,0
25,0
20,0
31,0
54,6
STK
0468242540TS
25,0
25,0
25,0
40,0
67,2
STK
0468242541TS
25,0
51,0
25,0
40,0
66,3
STK
0468242544TS
25,0
25,0
25,0
45,0
67,2
STK
0468242545TS
25,0
51,0
25,0
45,0
67,2
STK
0468243849TS
38,0
38,0
38,0
49,0
66,1
STK
0468243850TS
38,0
51,0
38,0
49,0
64,8
STK
