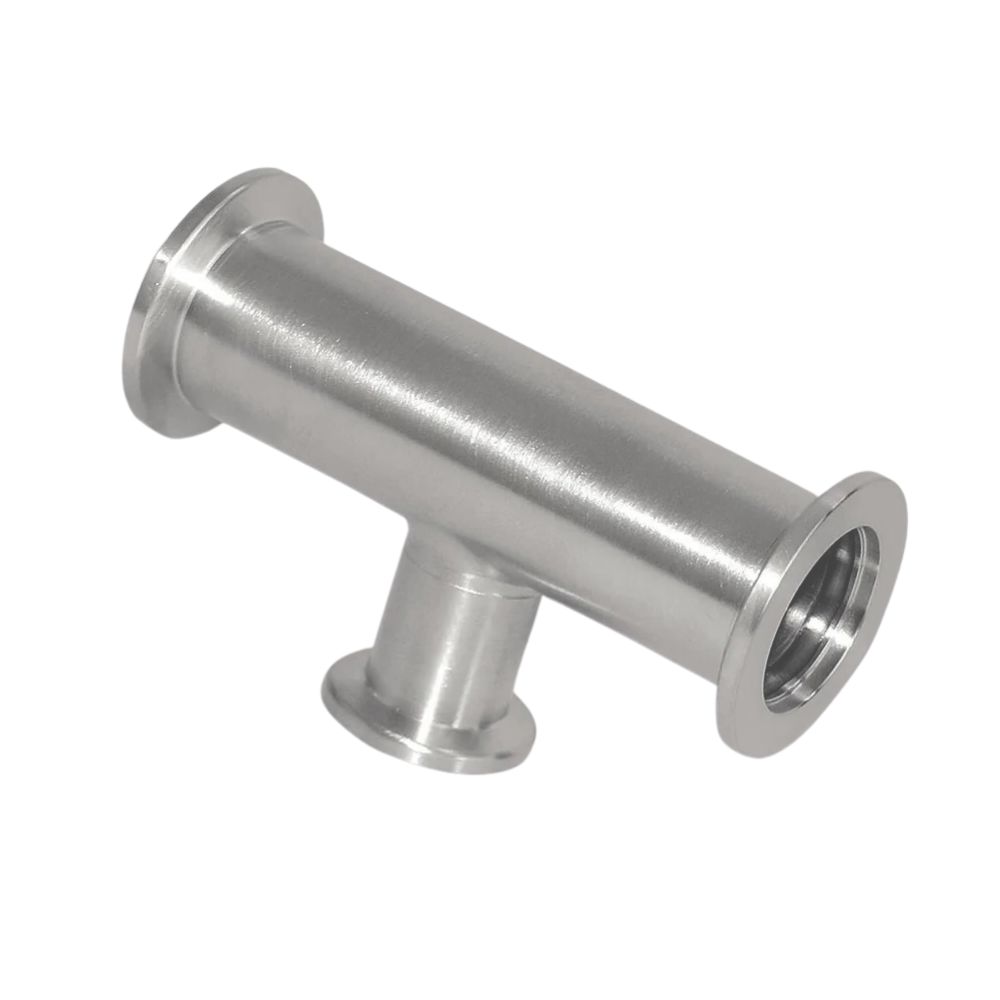

Vakuum T-stycke, reduktion, KF

Användning:

Vakuum T-stycke enligt KF-standarden (Klein Flange) med minskning, vilket gör det möjligt att ansluta två olika rördimensioner direkt i en och samma komponent. T-rören är idealiska för att integrera mindre komponenter eller mätutrustning (såsom tryckmätare, sensorer eller mindre ventilationsventiler) direkt på en större huvudledning i processen. Eftersom kopplingarna monteras och demonteras helt utan verktyg garanterar komponenten maximal flexibilitet i system med frekvent rengöring, underhåll eller ändringar i konstruktionen.

Konstruktion:

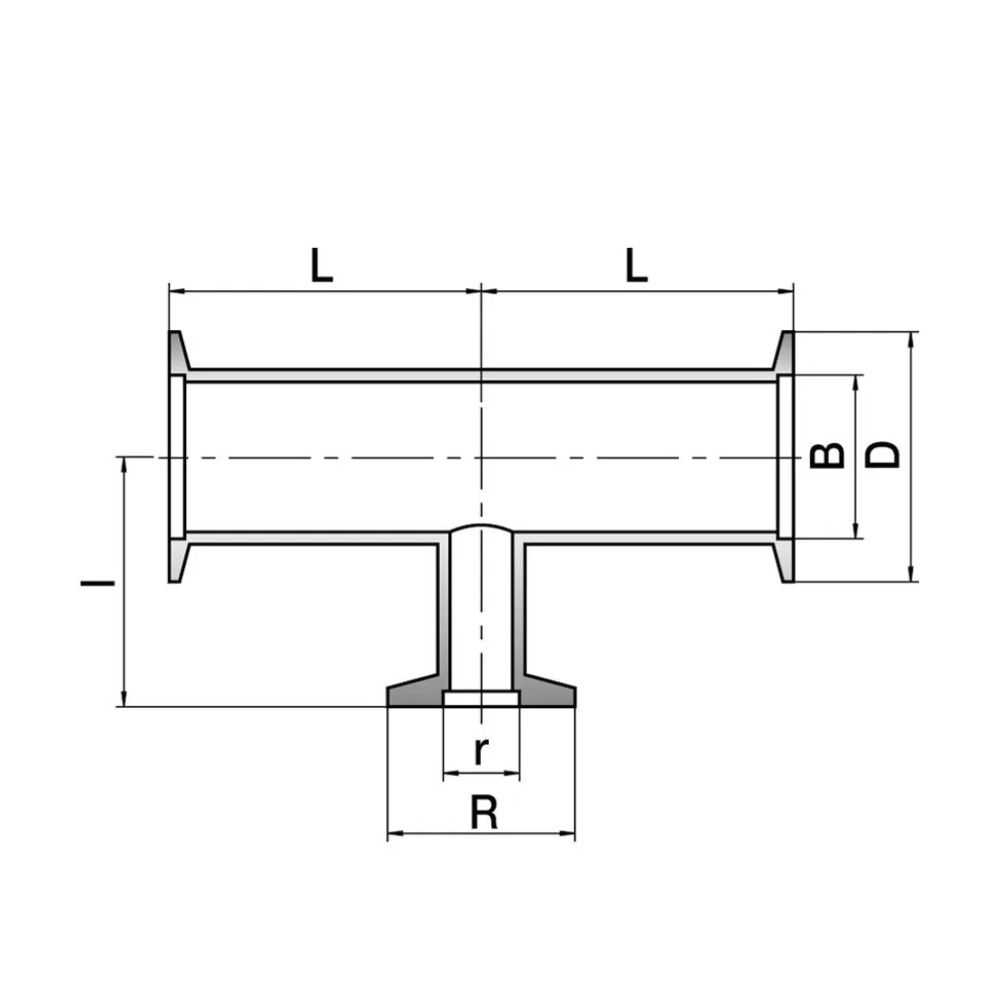

T-stycken är utformat med en precis, vinkelrät och reducerad avgrening som säkerställer en välfungerande övergång mellan systemets olika dimensioner. Det monteras i alla tre ändar med hjälp av standardcentreringsringar med inbyggda packningar, som fixeras med utvändiga KF-klämmor anpassade till de specifika anslutningsstorlekarna på respektive huvudledning och avgrening. Konstruktionen säkerställer en snabb och pålitlig tätning som är lämplig för både lågt, medelhögt och högt vakuum.

• Uppfyller standarderna DIN 28403 och ISO 2861.
• Anslutningar levereras i dimensioner från DN25/DN16 till DN50/DN40.
• Vakuumtrycket beror på det valda O-ringmaterialet.

Kvalitet:

Tillverkad i rostfritt stål AISI 316L. Materialet och den precisa bearbetningen garanterar optimal korrosionsbeständighet och full kompatibilitet med andra standardiserade KF-komponenter i enlighet med gällande DIN/ISO-standarder.
