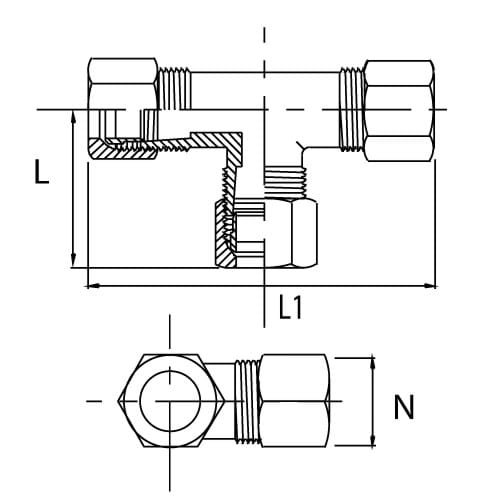

T-koppling, DIN 2353, rostfri AISI 316L

Användning:

Används för tryckluft, vatten, olja och kemiska produkter.

Konstruktion:

Framställt i rostfritt stål AISI 316L, DIN 2353.

Tekniska specifikationer

Tryck:

Arbetstryck vid 20 ° C, 6-15 mm för 250 bar, 18-22 mm för 160 bar.

Temperatur:

Temperaturen täcker från -60°C till +400°C.

Varunummer Inbyggnadsmått L
mm.
Inbyggnadsmått L1
mm.
Nyckelvidd överfallsmutter 1
mm.
Nettovikt
kg.
Basenhet Arb.tryck
bar
Rör dim. 1
mm.
0100640006
27,0
54,0
14,0
0,050
STK
6,0
0100640008
29,0
58,0
17,0
0,075
STK
8,0
0100640010
30,0
60,0
19,0
0,110
STK
10,0
0100640012
32,0
64,0
22,0
0,190
STK
12,0
0100640015
36,0
72,0
27,0
0,225
STK
15,0
0100640018
40,0
80,0
32,0
0,320
STK
18,0
0100640022
44,0
88,0
36,0
0,350
STK
22,0
