Video: Vulcano-slangen och Bridge-W2-slangklämman – en perfekt vakuum-duo

Du har valt rätt vakuumslang. Spiralförstärkt, livsmedelsgodkänd och dimensionerad för undertrycket. Anslutningen sitter fast och systemet drar undertryck som det ska. Allt tyder på att anslutningen är bra. Men det som i själva verket avgör om slangen håller över tid är ofta den minsta komponenten i anslutningen: slangklämman.

En slangklämma ser på avstånd ut precis som alla andra slangklämmor. Men på en vakuumslang med stålspiral är det kantens geometri som avgör vilken slangklämma som är det rätta valet.

I vår senaste video om vakuumfittings fokuserade vi på anslutningarna i ett vakuumsystem, men här går vi ett steg djupare: till övergången mellan slang och anslutning, där slangklämman är det som skapar tätheten. Vår Account Manager, Ajnur Hrnjic, ger dig en översikt över det perfekta vakuumduon.

Duon består av två komponenter: en flexibel vakuumslang och en slangklämma som är anpassade till dess geometri. Var för sig är de bra komponenter. Det är samspelet mellan dem som gör skillnaden.

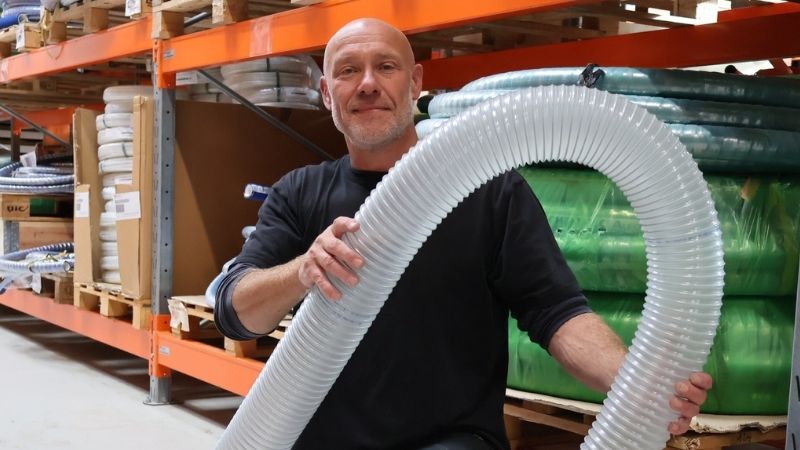

Bland våra PUR-slangar hittar du Vulcano-slangarna – transparenta polyuretanslangar med en inbyggd, PU-belagd stålspiral som motverkar vakuumkrafterna och håller tvärsnittet öppet under undertryck.

Tre kärnegenskaper gör den till ett pålitligt val för vakuum i processindustrin:

1. Transparent vägg och slät insida: Du får full överblick över flödet under vakuum, och den släta ytan minimerar friktion och beläggningar, så att du undviker igensättning och vakuumförlust.
2. Tålig i fuktiga miljöer: Slangen tål hydrolys och mikroorganismer, vilket gör att du kan använda vakuum på ett säkert sätt i livsmedelsprocesser med hög fetthalt och inom läkemedelsindustrin.
3. Brett temperaturområde och stränga lagkrav: Med ett temperaturområde från -40 °C till +90 °C och undertryck upp till 0,40 bar säkerställer du ett stabilt vakuum, även när processen varierar kraftigt. Slangen uppfyller kraven i förordningarna EC 1935/2004, EU 10/2011 och FDA, vilket innebär att dokumentationen är i ordning gentemot både era kunder och tillsynsmyndigheter.

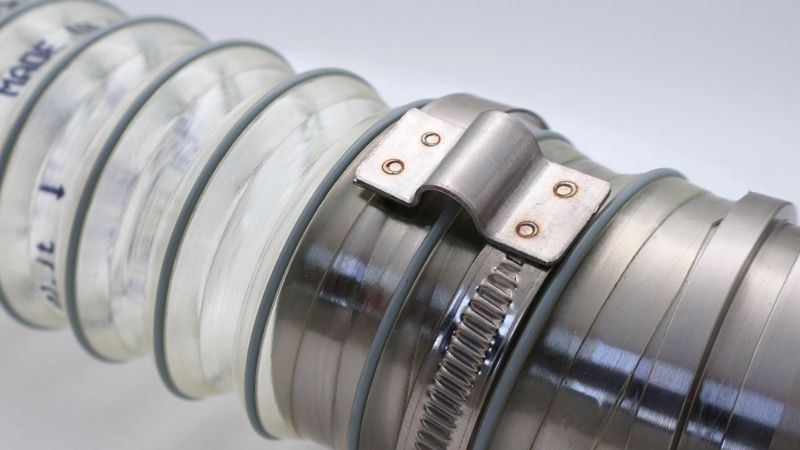

Bridge W2 är en slangklämma i rostfritt stål (AISI 430) med rundade kanter och en broform som är speciellt utformad för spiralförstärkta vakuumslangar. Medan en traditionell slangklämma ofta är platt och vass, följer W2 slangens form.

På utsidan av stålspiralen bildar Vulcano-slangen en rad upphöjningar med små spår däremellan – fördjupningar som löper hela vägen runt slangen. Det är precis där den avrundade kanten på Bridge W2 passar in. I stället för att vila ovanpå spiralen som en skarp linje fördelar bandet spännkraften jämnt 360 grader runt slangväggen.

 I den dagliga driften ger denna geometri tre konkreta fördelar:

• Jämnt yttryck: Kraften fördelas över hela kontaktytan mot anslutningen. Resultatet blir en stabil och pålitlig vakuumtätning utan svaga zoner.
• Mekanisk avlastning av spiralen: Det förekommer ingen punktbelastning som med tiden kan tränga in i polyuretanen eller deformera spiralen.
• Hygienisk passform: Den jämna åtdragningen lämnar inga tryckmärken eller veck där produktrester och fukt annars kan ansamlas.

Felet uppstår ofta i god tro. En tekniker eller operatör ska montera en ny vakuumslang och tar en vanlig slangklämma från hyllan, eftersom diametern verkar passa. Anslutningen dras åt, är tät vid uppstart och ser helt normal ut. Problemet är bara att ett klassiskt band med vassa, rätvinkliga kanter arbetar mot spiralens konstruktion redan från den första driftstimmen.

Varje gång slangen utsätts för vibrationer och tryckvariationer gnager de vassa kanterna sig lite djupare in i polyuretanen. Materialet kläms fast mellan två hårda ytor och förlorar sin elasticitet just där bandet sitter.

Med tiden utvecklas detta till ett regelrätt genomskär, där slangen spricker längs vindlingarna långt före sin egentliga livslängd. I ett vakuumsystem visar sig slitaget sällan som droppar på golvet. Tvärtom. Undertrycket suger in rumsluft, fukt och partiklar genom de mikroskopiska sprickorna. Följden blir oxidation, mikrobiologisk kontaminering eller en komprometterad sats, som först upptäcks vid den efterföljande kvalitetskontrollen.

Som vi tidigare har nämnt är en stålspiral ingen garanti för problemfri vakuumdrift om slangens material inte passar processen. Samma logik gäller vid sammanfogningen: Även den mest slitstarka slangen går sönder i förtid om fel slangklämma skär sönder den utifrån.

För att säkerställa att anslutningen förblir helt tät över tid lönar det sig att vara noggrann vid monteringen.

Här är tre saker som det lönar sig att ha koll på för att uppnå den helt rätta passformen.

1. Dimensionera efter slangens utvändiga diameter: Välj slangklämmans diametrala spännvidd utifrån slangens utvändiga diameter mätt tvärs över spiralen, inte utifrån den nominella invändiga diametern. Bridge W2-slangklämman täcker ø40–330 mm och passar alla våra Vulcano-slangar.
2. Placera den avrundade bron korrekt: Kanten ska ligga exakt i spåret mellan två spiralvarv – inte ovanpå själva spiralen. Dra sedan åt jämnt hela vägen runt med ett kontrollerat vridmoment, utan att spänna för hårt.
3. Se till att jordningen är korrekt: Vulcano-slangen har ett antistatisk väggmaterial som leder bort statisk elektricitet. Men laddningen måste ledas ut ur systemet, annars kan det uppstå gnistor, särskilt vid transport av torra ämnen och pulver. Frilägg stålspiralen i båda slangändarna och anslut den till anläggningens jordanslutning så att statisk elektricitet leds bort.

En vakuum-setup är en kedja. Slangen, kopplingarna, slangklämman – allt hänger ihop. Och precis som med all kedjelogik gäller att den svagaste länken avgör hur hållbar kedjan är. Vulcano och Bridge W2 är en genomtänkt kombination, eftersom bandets geometri är anpassad till slangens spiral. Tätt, hygieniskt och skonsamt på en och samma gång.

Därför är det viktigaste att komma ihåg: Välj inte slangklämma enbart utifrån diametern. Välj det som passar slangens konstruktion.

Överväger du denna konfiguration för din processlinje? Ring oss på +45 7020 0422 eller skriv till forfragan@alfotech.se, så hjälper vi dig att hitta rätt lösning.

Det fungerar vid uppstart, men håller sällan. En vanligt slangklämman har flata, vassa kanter, och även när det spänns försiktigt gör dagliga vibrationer, tryckvariationer och hantering med tiden att kanterna arbetar sig in i polyuretanen längs spiralen. Välj därför en slangklämma som passar slangens utvändiga geometri.

Inspektera slangen direkt intill slangklämmans kanter. Om du observerar blekning i polyuretanen, djupa klämspår eller begynnande sprickbildning längs spiralen har slangväggens struktur försvagats och slangen bör bytas ut.

Kantens geometri. En vanligt slangklämma har plana, rätvinkliga kanter som ligger ovanpå slangens yta som en skarp linje. En vakuum-slangklämma som Bridge W2 har rundade kanter och en broform som lägger sig ned i spåret mellan spiralvarven. Skillnaden kan vara tung att se med blotta ögat, men i drift får du en fog som håller på lång sikt.

Slangarna levereras med full spårbarhet, batchnummer och försäkran om överensstämmelse enligt EG 1935/2004, EU 10/2011 & FDA 177.2600. Materialet är fritt från mjukgörare, nitrosaminer och ftalater, så att ni tryggt kan använda slangarna i känsliga livsmedels- och läkemedelsprocesser.
