Slangvalsguiden: Under tryck

Vet du vilken roll trycket spelar när du ska välja en ny slang?

Trycket i en slang är avgörande för både dess prestanda och säkerhet. Det är viktigt att förstå skillnaden mellan arbets- och sprängtryck, och hur de påverkar slangens hållbarhet och livslängd. Och så är det ju frågan om temperaturen...

Vore det inte trevligt att ha en klar förståelse för dessa begrepp, så att du kan fatta bättre beslut och förbättra både effektiviteten och säkerheten i processanläggningen?

Läs vidare i detta nummer av Slangvalsguiden, där vi fokuserar på tryckets roll vid val av slang och hur temperaturen också spelar in.

När vi talar om slangar för industriellt bruk finns det två begrepp du bör ta hänsyn till: arbetstryck och sprängtryck.

• Arbetstrycket är det maximala tryck som en slang kan hantera på ett säkert och effektivt sätt under normala driftsförhållanden.
• Sprängtrycket är den punkt där slangen inte längre kan motstå trycket och kommer att gå sönder.

Det är viktigt att förstå dessa begrepp för att säkerställa att du väljer rätt slang efter behov och kan köra med en säker och effektiv drift. Om slangen inte uppfyller kraven riskerar er produktion att helt stanna upp. I värsta fall kan det leda till livsfarliga personskador, särskilt i samband med CIP-rengöring, som ofta involverar kemiska vätskor vid hög temperatur.

Temperaturen har en avgörande inverkan på en slangs motståndskraft mot arbetstrycket.

När temperaturen stiger sjunker ofta slangtrycket. Som ett resultat minskar slangmaterialets hållfasthet och slangen blir mindre motståndskraftig mot arbetstrycket. Om du till exempel har en slang som är specificerad för 10 bar vid 20 °C, sjunker arbetstrycket vanligtvis med 40 % när temperaturen når 90 °C. Men detta varierar från slangtyp till slangtyp.

Det är avgörande att beakta arbetstemperaturer tillsammans med tryckkrav när du ska välja den mest lämpliga slangen. Se till att den klarar både de nödvändiga arbetstrycken och de förväntade arbetstemperaturerna.

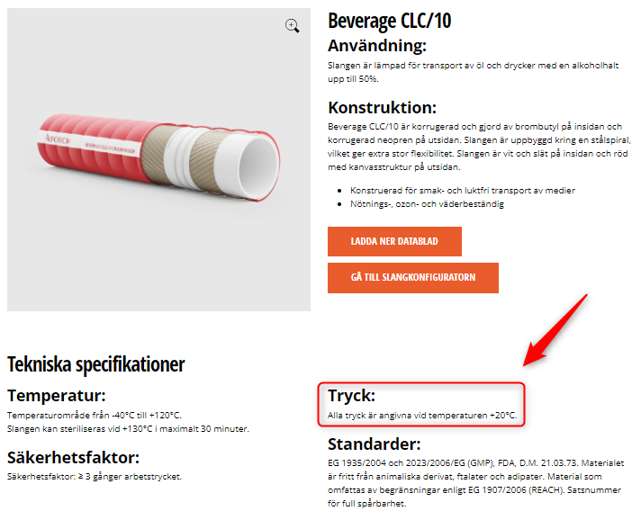

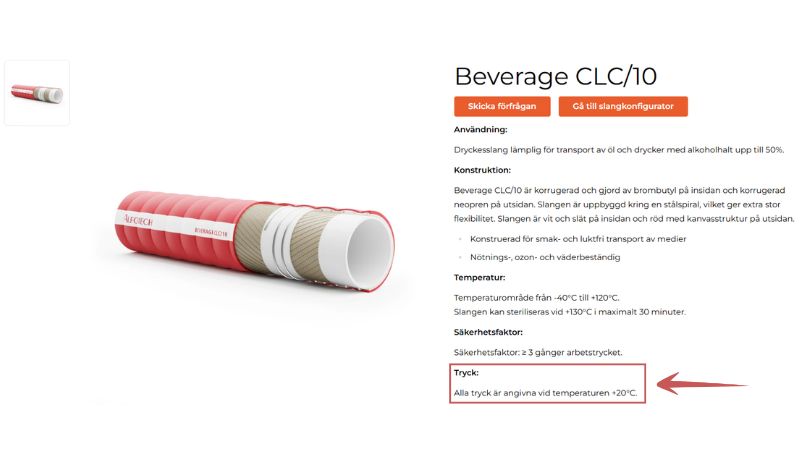

OBS! Tryckuppgifterna för en slang anges alltid vid en temperatur på +20 °C, till exempel som visas nedan.

Tryckprovning är i grunden din extra säkerhet för att slangen klarar det arbetstryck du planerar att köra med i anläggningen. Det är ett kontrollerat hållfasthets- och täthetsprov där slangen utsätts för ett kortvarigt statiskt övertryck för att bekräfta dess fullständiga integritet innan den tas i drift.

Syftet är att upptäcka svagheter i antingen slangen eller monteringen av kopplingarna innan du sätter den i drift. På så sätt minskar du risken för sprängningar och läckage, som annars kan leda till personskador, produktionsstopp eller i värsta fall återkallelser.

Fel på slangar visar sig sällan som en plötslig och ”ren” sprängning utan förvarning. Ofta är ett brott kulmen på en längre nedbrytningsprocess. Vid upprepade övertryck eller de fruktade tryckstötarna (hydrauliska chocker) utsätts slangens inre struktur för en hård prövning, och det lämnar spår som du kan upptäcka i tid.

Det är därför viktigt att känna till de visuella indikatorerna innan de utvecklas till ett egentligt fel under drift. Här är de vanligaste tecknen på att din slang befinner sig i riskzonen:

• Bubblor i ytterröret: Detta är ett av de mest kritiska tecknen. Det tyder ofta på att mediet eller gasen har trängt igenom slangväggen och nu samlas under ytterhöljet. Om ”bubblan” punkteras kan det resultera i en farlig stråle under högt tryck.
• Mikrosprickor och ”weather checking”: Små sprickor i ytan indikerar att materialet har förlorat sin elasticitet (ofta på grund av värme eller UV-ljus). Det kan ge fukt och medium tillgång till armeringen om sprickorna går igenom höljet. ugt og medie til armeringen, hvis revnerne går igennem coveret.
• Fukt eller vätska i armeringen: Om du ser vätska sippra ut vid själva armeringen eller vid övergången till kopplingen är det ett tecken på korrosion av stålförstärkningen, vilket snabbt försvagar slangens grundläggande hållfasthet.
• Utbuktningar och deformation: Lokala ”bulor” på slangen eller tecken på att slangen håller på att glida ur kopplingspressningen är direkta varningar om att armeringen har gett vika.

Regelbunden inspektion och utbyte enligt en fast plan, i kombination med tryckprovning av kritiska slanganslutningar, är därför en central del av en förebyggande underhållsstrategi. I slutändan handlar det om sunt förnuft och ekonomi: Det är ofta betydligt billigare att byta en slang ”för tidigt” än att hantera konsekvenserna av ett brott under fullt tryck.

För oss är tryck inte en teoretisk storhet, utan en del av vår fasta kvalitetssäkringsprocedur. Vi trycktestar slangar med en säkerhetsmarginal på vanligtvis 1,5 gånger det angivna arbetstrycket, så att det finns dokumentation för att lösningen klarar verkligheten i er anläggning. Det innebär alltså att om ert arbetstryck är 10 bar, trycktestar vi vanligtvis vid 15 bar.

Om slangen ingår i kritiska processlinjer eller revisioner kan du med fördel välja till ett tryckprovningscertifikat tillsammans med din slanglösning. Certifikatet dokumenterar bland annat kunddata, slangspecifikationer, tillämpade teststandarder (ISO 1307 och DIN 7715) samt provtryck och inspektionsdatum.

Det gör det enkelt för er att dokumentera gentemot myndigheter och interna kvalitetsavdelningar att slangen är testad och godkänd för just era driftsförhållanden.

Såg du Peter's Week med trycktest av slangen? Vi visar dig hur vi trycktestar slangar. Det ger dig en bild av hur vi arbetar med tryck och säkerhet i praktiken.

I nästa utgåva går vi närmare in på kopplingstyper för slangar och tittar närmare på deras specifika egenskaper. Vi ger dig en enkel översikt och rustar dig ännu bättre för att fatta rätt val av slang!
