Aseptisk eller inte: Tri-clamp vs. Camlock

Många väljer kopplingar utifrån vad de brukar använda. Det känns tryggt, men passar de verkligen för uppgiften? Skillnaden mellan Tri-Clamp och Camlock kan ha stor betydelse för hygien, dokumentation och driftsäkerhet, och rätt val minskar risken för kontaminering, minimerar driftstopp och ger färre utmaningar vid revision.

Tri-Clamp är utvecklat för sanitära miljöer där rengöring, inspektion och dokumentation är i fokus. Camlock är däremot utformat för snabba, robusta anslutningar i bruksmiljöer. Här ger vi dig en översikt över skillnader, styrkor, begränsningar och de fel som snabbt kan bli en dyr affär.

Läs vidare och bli redo att fatta rätt beslut!

Vad är Tri-Clamp?
Tri-Clamp är ett sanitärt kopplingssystem som används i stor utsträckning inom mejeri, bryggeri, livsmedelsproduktion och läkemedelsindustrin. Konstruktionen möjliggör snabb demontering utan verktyg, vilket underlättar rengöring och inspektion. Standarderna DIN 32676 och ASME BPE definierar bland annat krav på ytjämnhet och material. Resultatet är en lösning som kan dokumenteras hela vägen från råvara till färdig produkt.

Vad är Camlock?
Camlock är en mekanisk snabbkoppling, vanligtvis enligt standarden DIN 2828. Den är lämplig för CIP-retur, sköljvatten och andra medier där hygienkraven är lägre. Camlock-kopplingar består vanligtvis av låsarmen som säkerställer en snabb och säker anslutning utan verktyg.

Först måste du bestämma om kopplingen ska användas i en produktzon eller i en utility-situation. I produktzoner kräver lagstiftning och kvalitetssystem hygienisk design, dokumenterbara material och effektiv rengöring, och här är Tri-Clamp det självklara valet. I användningssituationer kan Camlock vara både snabbare att montera och billigare att anskaffa, utan att du kompromissar med driftsäkerheten.

Därefter ska du titta på temperatur och tryck. Tri-Clamp väljs för hygien, inte för att hantera högt tryck. Camlock kan i vissa fall hantera högre tryck i icke-sanitära applikationer.

Mediet spelar också en roll. Livsmedel, farmaceutiska produkter, CIP-kemikalier, ånga eller luft ställer olika krav på packningsmaterial och ytor. SIP arbetar vanligtvis med temperaturer över 121 °C och kräver material som tål värme och ånga under lång tid. Här är Tri-Clamp starkt.

Tänk också på hur ofta kopplingen ska tas isär. Tri-Clamp öppnas snabbt och utan verktyg för inspektion, medan Camlock i användningssituationer ger samma enkla och effektiva åtkomst, dock utan samma dokumenterbara hygien.

Hos Alfotech hittar du båda typerna av kopplingar i vårt produktsortiment. Vi erbjuder till exempel en Clamp krage (Tri-Clamp), ASME-BPE, som är särskilt användbar i kombination med vår Clamp spännring med fjädrar. Vi rekommenderar denna kopplingslösning, som ger ännu snabbare och effektivare demontering och är idealisk i miljöer där frekvent rengöring är en fast del av driften.

Bland våra Camlock-kopplingar hittar du bland annat Camlock-kopplingshus, till exempel typ B, typ C och typ D – alla enkla, robusta och underhållsfria lösningar. Oavsett typ får du en konstruktion som garanterar stabil prestanda i utility-situationer som CIP-retur och sköljvatten.

Ett av de vanligaste felen är att använda Camlock i en produktzon. Även om kopplingen fungerar mekaniskt har den ofta en grövre ytjämnhet än Tri-Clamp, vilket innebär större risk att rester fastnar på kontaktytorna. Det ökar risken för bakterietillväxt och skapar problem vid batchkontroll och revision. Just ytjämnhet spelar en avgörande roll i design och drift av processutrustning, och hur du kan använda den kunskapen för att fatta bättre beslut.

Bristande dokumentation är en annan utmaning. Utan materialcertifikat och spårbarhet kan du inte bevisa att komponenterna uppfyller kraven. Packningar utan giltigt materialdeklaration för kontakt med livsmedel (EU 1935/2004) skapar ett hål i dokumentationskedjan. Felaktig ytjämnhet är också ett problem, eftersom grova ytor binder rester, vilket förlänger rengöringstiden och ökar kemikalieförbrukningen.

Slutligen finns det materialkonflikter. En packning som inte tål CIP-kemikalier eller hög temperatur bryts snabbt ned. Det leder till läckage, oplanerade stopp och extra kostnader.

EU 1935/2004 kräver att material som kommer i kontakt med livsmedel är säkra och spårbara. Det innebär att hela kedjan – slang, koppling, packning – måste kunna dokumenteras med certifikat. I läkemedelsindustrin möter du ofta krav på 3-A eller ASME BPE. 3-A fastställer hygienisk design, medan ASME BPE går på djupet med material, svetsning, ytor och test. Packningar utan certifikat, kopplingar utan spårbarhet och material utan nödvändiga godkännanden är typiska dokumentationsluckor. De skapar onödiga risker för avvikelser och förelägganden.

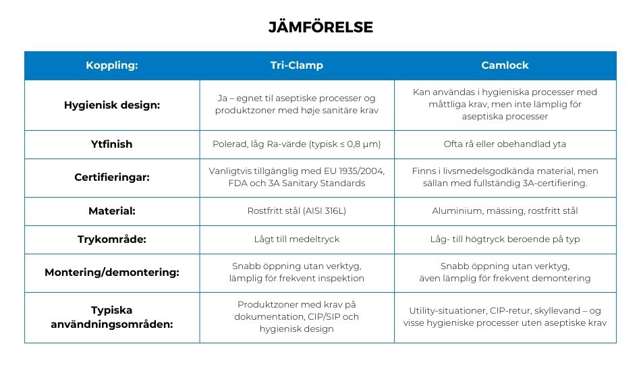

Tri-Clamp passar rena zoner med höga hygienkrav, medan Camlock passar bra för utility- och servicekopplingar. När du känner till mediet, trycket, temperaturen och rengöringsmetoden blir valet enklare.
