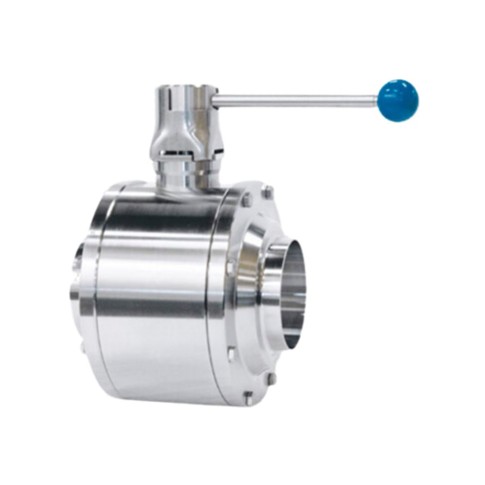

Hygienisk kulventil med ISO-svetsände

Användning:

Sanitär kulventil som utvecklats för krävande processer och känsliga medier inom livsmedelsberedning, kosmetik eller i kemiindustrin. Kulventilen har fullt genomflöde och kan därför användas tillsammans med PIG-rengöringssystem. Kompakt storlek med slät rengöringsvänlig yta.

Konstruktion:

  • Modulär uppbyggnad och enkelt underhåll
  • Kan levereras med anslutning för spolfunktion och integration i CIP-system
  • Kan levereras med anslutning för uppvärmning, dock inte samtidigt med rengöringsfunktion
  • Rak med svetsändar. Andra anslutningar är möjliga
  • Förberedd för anslutning av aktuator
  • Fullt genomflöde

Tekniska specifikationer

Kvalitet:

Delar i kontakt med medium framställda i rostfritt stål AISI 316. Övriga delar framställda i AISI 304. Packningarna består av delar som framställts i materialtyperna EPDM, PTFE och FKM.

Standard:

FDA-godkänd.

Driftsförhållanden:

  • Temperaturområde upp till +90°C
  • Kan steriliseras i upp till 30 minuter med max. +130°C
  • Tryck: Max. 10 bar
Varunummer Nominell dim.
mm.
D1 diam.
mm.
D2 diam.
mm.
Vikt/m.
kg.
Basenhet Inbyggnadsmått L1
mm.
Inbyggnadsmått L2
mm.
Gummi
kvalitet
Indbygningsmål H1 - mm. Diam. mm.
D4
0542264038
38,1
34,8
38,1
4,9
STK
100,0
140,5
PTFE / EPDM
125,0
112,0
0542264051
50,8
47,5
50,8
7,3
STK
120,0
171,0
PTFE / EPDM
137,0
130,0
0542264064
63,5
60,2
63,5
11,9
STK
136,0
171,0
PTFE / EPDM
149,5
155,0
0542264076
76,2
72,9
76,2
18,4
STK
168,0
217,0
PTFE / EPDM
179,0
175,0
0542264102
101,6
97,4
101,6
28,5
STK
200,0
217,0
PTFE / EPDM
197,0
210,0
