Smutsfilter, L-typ, svetsändar, rostfri AISI 316

Användning:

  • Vinkelfilter är lämpliga för grovfiltrering av flytande strömmar av lågviskösa flytande media såsom vatten, ånga, flytande livsmedel och drycker med höga hygieniska krav
  • Den är enkel att installera, har minimalt med utrymme och kan användas flexibelt på grund av det stora antalet olika filterinsatser

Konstruktion:

  • Flödesriktningen är från utsidan inåt och med slitsfiltret minskar flödesmotståndet med upp till 75% högre flöde över filtret
  • Filterinsatser med mellanrum från 50 μm till 4 mm gör det enkelt att anpassa vinkelfiltret till de specifika kraven genom att helt enkelt växla mellan olika filterinsatser
  • Filterinsatsen är robust gjord för att motstå trycket i filtret och kan bytas ut utan verktyg upp till 4”
  • Rengör genom att tömma och ta bort filterinsatsen. Skrapan rengör filtret automatiskt
  • För komplexa processer erbjuder vi också kompletta rörkombinationer som underlättar oavbruten drift av en skärm vardera

Tekniska specifikationer

Anslutningsalternativ:

  • Standard med svetsändar
  • Alternativt mutter eller nipplar i DS; SMS; DIN; ISO Clamp & DIN Clamp
  • Andra alternativ på begäran

Kvalitet:

Material:

  • Material i kontakt med media AISI 316L (1.4404)
  • Material som inte är i kontakt med media AISI 304L (1.4307)
  • Filterinsats AISI 316L (1.4404)

Yta:

  • Intern Ra <0,8 μm (filter- och svetsfogar högre)
  • Elektrisk polerad utvändig

Packningar:

  • EPDM - FDA-kvalitet (andra möjliga material)

Tryck:

  • Nominellt arbetstryck 1 ”-4” - PN10
  • Nominellt arbetstryck 5 ”-6” - PN06

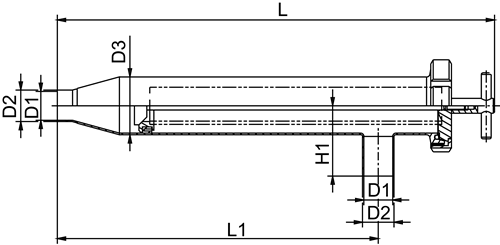

Varunummer Nominell dim.
mm.
Nominell dim.
tum
D1 diam.
mm.
D2 diam.
mm.
Längd L
mm.
Inbyggnadsmått L1
mm.
Flöde vid 1 bar
tryckförlust m3/h
Fri area
cm2
Nettovikt
kg.
Basenhet Hul dia. mm. Indbygningsmål H1 - mm. Filter dia. mm. - D1 Filter længde mm. - H D3 diam.
mm
0122025010
25,4
1"
22,2
25,4
548,0
407,0
126,8
4,4
STK
1,0
82,0
45,0
353,0
70,0
0122025015
25,4
1"
22,2
25,4
548,0
407,0
152,7
4,4
STK
1,5
82,0
45,0
353,0
70,0
0122025025
25,4
1"
22,2
25,4
548
407,0
166,7
4,4
STK
2,5
82,0
45,0
353,0
70,0
0122025080
25,4
1"
22,2
25,4
548,0
407,0
191,1
4,4
STK
8,0
82,0
45,0
353,0
70,0
0122038010
38,1
1½"
34,9
38,1
529,0
388,0
126,8
4,4
STK
1,0
85,0
45,0
353,0
70,0
0122038015
38,1
1½"
34,9
38,1
529,0
388,0
152,7
4,4
STK
1,5
85,0
45,0
353,0
70,0
0122038025
38,1
1½"
34,9
38,1
529,0
388,0
166,7
4,4
STK
2,5
85,0
45,0
353,0
70,0
0122038080
38,1
1½"
34,9
38,1
529,0
388,0
191,1
4,4
STK
8,0
85,0
45,0
353,0
70,0
0122051010
50,8
2"
47,6
50,8
587,0
414,0
195,5
7,8
STK
1,0
115,0
70,0
350,0
104,0
0122051015
50,8
2"
47,6
50,8
587,0
414,0
235,5
7,8
STK
1,5
115,0
70,0
350,0
104,0
0122051025
50,8
2"
47,6
50,8
587,0
414,0
257,1
7,8
STK
2,5
115,0
70,0
350,0
104,0
Varunummer Nominell dim.
mm.
Nominell dim.
tum
D1 diam.
mm.
D2 diam.
mm.
Längd L
mm.
Inbyggnadsmått L1
mm.
Flöde vid 1 bar
tryckförlust m3/h
Fri area
cm2
Nettovikt
kg.
Basenhet Hul dia. mm. Indbygningsmål H1 - mm. Filter dia. mm. - D1 Filter længde mm. - H D3 diam.
mm
0122051080
51,0
2"
47,6
50,8
587,0
414,0
294,8
7,8
STK
8,0
115,0
70,0
350,0
104,0
0122064010
63,5
2½"
60,3
63,5
560,0
387,0
195,5
7,8
STK
1,0
115,0
70,0
350,0
104,0
0122064015
63,5
2½"
60,3
63,5
560,0
387,0
235,5
7,7
STK
1,5
115,0
70,0
350,0
104,0
0122064025
63,5
2½"
60,3
63,5
560,0
387,0
2570,1
7,7
STK
2,5
115,0
70,0
350,0
104,0
0122064080
63,5
2½"
60,3
63,5
560,0
387,0
294,8
7,7
STK
8,0
115,0
70,0
350,0
104,0
0122076010
76,1
3"
72,9
76,1
772,0
563,0
412,6
17,4
STK
1,0
150,0
110,0
470,0
154,0
0122076015
76,1
3"
72,9
76,1
772,0
563,0
497,0
17,4
STK
1,5
150,0
110,0
470,0
154,0
0122076025
76,1
3"
72,9
76,1
772,0
563,0
542,5
17,4
STK
2,5
150,0
110,0
470,0
154,0
0122076080
76,1
3"
72,9
76,1
772,0
563,0
622,1
17,4
STK
8,0
150,0
110,0
470,0
154,0
0122102010
101,6
4"
97,6
101,6
724,0
515,0
412,6
17,5
STK
1,0
167,0
110,0
470,0
154,0
Varunummer Nominell dim.
mm.
Nominell dim.
tum
D1 diam.
mm.
D2 diam.
mm.
Längd L
mm.
Inbyggnadsmått L1
mm.
Flöde vid 1 bar
tryckförlust m3/h
Fri area
cm2
Nettovikt
kg.
Basenhet Hul dia. mm. Indbygningsmål H1 - mm. Filter dia. mm. - D1 Filter længde mm. - H D3 diam.
mm
0122102015
101,6
4"
97,6
101,6
724,0
515,0
497,0
17,5
STK
1,5
167,0
110,0
470,0
154,0
0122102025
101,6
4"
97,6
101,6
724,0
515,0
542,5
17,5
STK
2,5
167,0
110,0
470,0
154,0
0122102080
101,6
4"
97,6
101,6
724,0
515,0
622,1
17,5
STK
8,0
167,0
110,0
470,0
154,0
