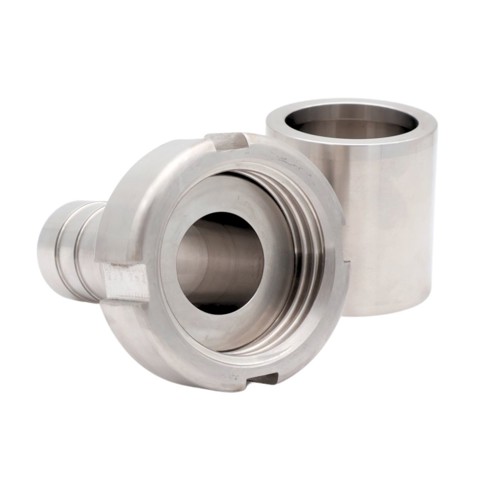

AFT presslangarmatur, DS-överfallsmutter

Konstruktion:

Armaturen består av en stuts och en muff som pressas samman under högt tryck och därvid skapar en stark och mycket glatt övergång mellan slangen och armaturen.

Levereras med överfallsmutter enligt DS-standard
Anslutningar mellan 25,0 mm och 102,0 mm.

Kvalitet:

Stutsen är framställd i rostfritt stål AISI 316 med en invändig ytjämnhet på R 0,8 µ och är försedd med ett batchnummer. Muffen är framställd i rostfritt stål AISI 304.

Ladda ner datablad

Varunummer	Nominell dim. mm.	Anslutning DS överfallsmutter	Ø ID slang mm.	Ø OD slang mm.	Längd L mm.	Basenhet
0464193101	25,0	25,0	19,0	31,0	66,3	STK
0464253001	25,0	25,0	25,0	30,0	66,3	STK
0464253701	25,0	25,0	25,0	37,0	66,3	STK
0464253705	25,0	38,0	25,0	37,0	71,5	STK
0464253709	25,0	51,0	25,0	37,0	66,5	STK
0464253901	25,0	25,0	25,0	39,0	66,3	STK
0464253905	25,0	38,0	25,0	39,0	71,5	STK
0464324601	32,0	38,0	32,0	46,0	71,5	STK
0464324605	32,0	38,0	32,0	46,0	71,5	STK
0464384901	38,0	38,0	38,0	49,0	71,5	STK
0464384905	38,0	51,0	38,0	49,0	71,5	STK
Varunummer	Nominell dim. mm.	Anslutning DS överfallsmutter	Ø ID slang mm.	Ø OD slang mm.	Längd L mm.	Basenhet
0464385101	38,0	38,0	38,0	51,0	71,5	STK
0464385105	38,0	51,0	38,0	51,0	71,5	STK
0464385301	38,0	38,0	38,0	53,0	71,5	STK
0464385305	38,0	51,0	38,0	53,0	71,5	STK
0464385601	38,0	38,0	38,0	56,0	71,5	STK
0464385605	38,0	51,0	38,0	56,0	71,5	STK
0464516401	51,0	51,0	51,0	64,0	87,5	STK
0464516405	51,0	63,5	51,0	64,0	80,5	STK
0464516407	51,0	76,0	51,0	64,0	81,0	STK
0464516601	51,0	51,0	51,0	66,0	87,5	STK
Varunummer	Nominell dim. mm.	Anslutning DS överfallsmutter	Ø ID slang mm.	Ø OD slang mm.	Längd L mm.	Basenhet
0464516605	51,0	63,5	51,0	66,0	80,5	STK
0464516607	51,0	76,0	51,0	66,0	81,0	STK
0464517001	51,0	51,0	51,0	70,0	87,5	STK
0464517005	51,0	63,5	51,0	70,0	80,5	STK
0464517007	51,0	76,0	51,0	70,0	81,0	STK
0464647501	63,5	63,5	63,5	75,0	104,0	STK
0464647505	63,5	76,0	63,5	75,0	100,0	STK
0464647801	63,5	63,5	63,5	78,0	104,0	STK
0464647805	63,5	76,0	63,5	78,0	100,0	STK
0464648001	63,5	63,5	63,5	80,0	104,0	STK
Varunummer	Nominell dim. mm.	Anslutning DS överfallsmutter	Ø ID slang mm.	Ø OD slang mm.	Längd L mm.	Basenhet
0464648005	63,5	76,0	63,5	80,0	100,0	STK
0464648301	63,5	63,5	63,5	83,0	104,0	STK
0464648801	63,5	63,5	63,5	88,0	104,0	STK
0464648805	63,5	76,0	63,5	88,0	100,0	STK
0464768801	76,1	76,0	76,1	88,0	112,0	STK
0464769201	76,1	76,0	76,1	92,0	112,0	STK
0464769401	76,1	76,0	76,1	94,0	112,0	STK
0464769901	76,1	76,0	76,1	101,0	112,0	STK
0464991801	101,6	102,0	101,6	118,0	149,0	STK
0464992001	101,6	102,0	101,6	120,0	149,0	STK
Varunummer	Nominell dim. mm.	Anslutning DS överfallsmutter	Ø ID slang mm.	Ø OD slang mm.	Längd L mm.	Basenhet
