Spara både tid och pengar med flexibilitetskrav i åtanke

Dagens processanläggningar är komplexa enheter där både struktur och drift ställer höga krav på de tekniska komponenterna. I branscher som livsmedelsindustrin krävs specialister på golvet och stabila maskiner för att hålla produktionen igång dygnet runt. Här är processlangar en central del av anläggningens DNA, men deras kvalitet räcker sällan om man vill undvika kostsamma avbrott i flödet.

När vi talar om driftsäkerhet är böjradien ofta den parameter som skiljer en hållbar lösning från ett överhängande haveri. Men vad betyder termen egentligen i en hektisk produktionsmiljö, och hur påverkar den ditt resultat?

Böjradien – eller mer exakt, den minsta böjradien – är den minsta radien som en processlang kan böjas utan att skadas eller få sin livslängd förkortad. Om denna gräns överskrids utsätts både slangväggen och de tillhörande kopplingarna för påfrestningar. Detta kan leda till mekaniska fel, läckage och sämre flöde.

I processanläggningar för livsmedel och farmaceutiska produkter är böjradien ofta den parameter som skiljer en robust installation från upprepade haverier och kostsamma produktionsstopp.

För att välja rätt lösning måste du först identifiera hur slangen beter sig i din installation. Vi gör en tydlig åtskillnad mellan statisk och dynamisk böjradie, eftersom belastningen på materialet varierar avsevärt beroende på tillämpningen. Eftersom en felaktig bedömning av rörelsemönstret förkortar komponentens livslängd är det logiskt att skilja mellan följande:

• Statisk rörböj: Avser en applikation där processlangans rörböj inte är i rörelse efter installationen. Här är slangen monterad i en fast kurva, och risken för utmattningsbrott är minimal så länge du följer de tekniska begränsningarna vid installationen.
• Dynamisk rörböj: Här är situationen den motsatta, eftersom slangen utsätts för repetitiva rörelser. Under drift kan det förekomma upp till flera rörelser per minut, vilket sliter på både de invändiga lagren och den yttre manteln om rörböjen är skarpare än vad konstruktionen tillåter.

När slangen pressas bortom sin minsta rörböj leder det till onödig belastning för både slangväggen och de tillhörande kopplingarna. Förutom risken för mekaniska fel leder överdriven rörböj ofta till sämre medieflöde, vilket kan leda till ytterligare komplikationer i ditt flöde.

För att illustrera vikten av korrekta beräkningar kan vi titta på ett specifikt fall från en av våra kunder inom livsmedelsindustrin. En teknisk chef kontaktade oss i samband med etableringen av en ny fyllningsanläggning för yoghurt, eftersom de befintliga lösningarna inte kunde hantera de rörelser som krävdes. Valet föll på vår Dynamic CLC – en mycket flexibel och livsmedelsgodkänd processlang.

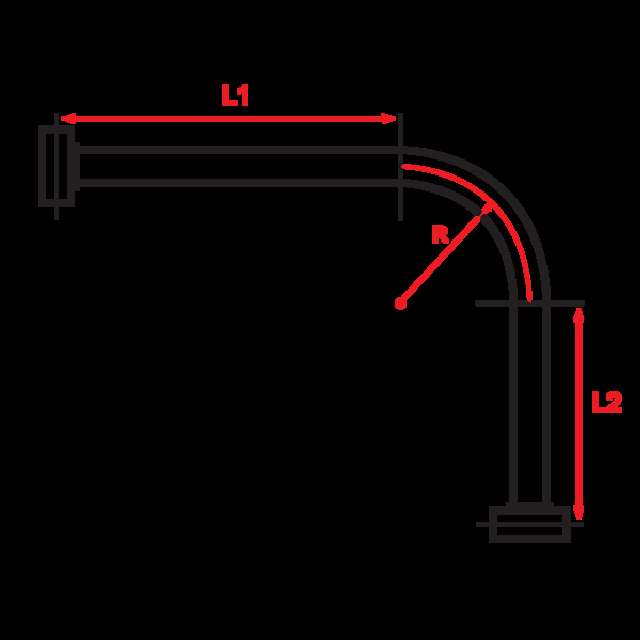

Kundens installation krävde en modell med en invändig diameter på 38 mm, som måste kunna vara klar för en 90° rörböj under kontinuerlig drift. Baserat på produkttabellen kunde vi snabbt fastställa att den dynamiska böjradien för denna version är 225 mm (R). Baserat på detta beräknade vi att det minsta avståndet för själva rörböjen skulle vara 353,5 mm.

Men som vi informerade kunden om slutar inte beräkningen där. För att säkerställa en stabil installation som tål daglig slitage tog vi hänsyn till de nödvändiga extra längderna (L1 och L2) som ligger utanför själva rörböjen, inklusive utrymmet för de valda fittings. Eftersom vi tog hänsyn till dessa exakta mått före installationen fick slangen den nödvändiga friheten att fungera under drift.

Om installationen hade varit för tight skulle de repetitiva rörelserna ha skapat spänningar som direkt skulle ha överförts till kopplingarna. Detta leder ofta till turbulens i mediet, vilket kan påverka produktkvaliteten och öka slitaget på omgivande komponenter. Genom att välja den beräknade metoden skyddade kunden sig mot oväntade brott och uppnådde ett stabilt, laminärt flöde under hela processen.

Se även vår video, där vi lyfter fram tre viktiga fördelar med Dynamic CLC som gör den idealisk för både livsmedels- och läkemedelsproduktion.

Även om böjradien är en viktig parameter finns det andra krafter som påverkar slangens livslängd i din produktionsmiljö. Driftstemperatur och tryck spelar en viktig roll för hur materialet beter sig. En slang som är flexibel vid rumstemperatur kan bli stel och känslig för veckning om den utsätts för extrem kyla eller frekventa CIP-cykler med hög värme.

Ett annat förbisedd problem är vridning, där slangen vrider sig runt sin egen axel under rörelse. Torsion i kombination med en skarp böjningsradie är en av de vanligaste orsakerna till förtida fel i dynamiska system.

Att välja den optimala slanglösningen kräver insikt i både materialvetenskap och processförståelse. Är din nuvarande installation anpassad för de rörelser som krävs i produktionen? Eller upplever du att vissa komponenter behöver bytas ut oftare än väntat? Det kan vara fördelaktigt att få någon annans perspektiv på dina driftsförhållanden för att identifiera potentiella svagheter i ditt flöde.
